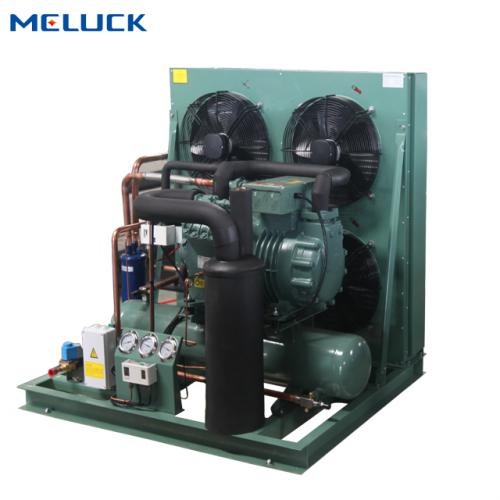

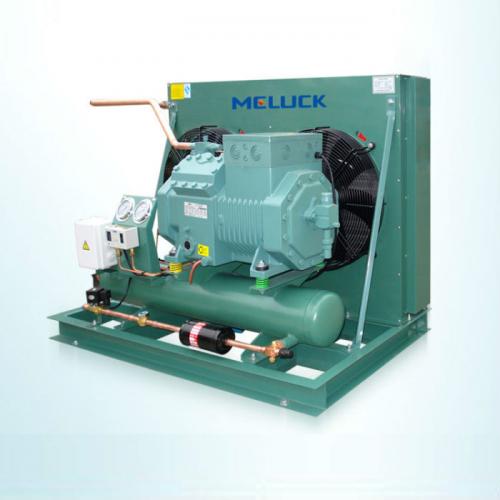

Cụm máy nén Meluck ZJB
Các thiết bị ngưng tụ bán kín dòng JZB, sử dụng máy nén Bitzer (Đức), công suất 2HP – 50HP, có thể được sử dụng rộng rãi trong bảo quản tươi và bảo quản lạnh, v.v.
Mô tả Sản phẩm:
1.Với dòng sản phẩm bán kín của Bitzer ECOLINE
2.Với thiết bị ngưng tụ làm mát bằng không khí ống đồng-Alu.Fin hoặc thiết bị ngưng tụ làm mát bằng nước ống vỏ hiệu quả cao.
3. Thiết bị ngưng tụ làm mát bằng động cơ với tiếng ồn thấp và động cơ quạt cánh quạt ngoài hiệu quả cao.
4.Với các bộ sản phẩm chất lượng cao Trung Quốc sản xuất hoặc nhập khẩu.
5.Hệ thống với hộp kết nối cáp chống nước để dễ dàng kết nối.
6.Một phạm vi sản phẩm hoàn chỉnh với phạm vi nhiệt độ rộng có sẵn, có thể được sử dụng để giữ tươi, bảo quản lạnh, làm đá và nước lạnh, v.v.
- R22 Air Cooled Condensing Unit – Middle & High Temperature Units
Cụm máy nén ngàn ngưng giải nhiệt gió chạy cho nhiệt độ trung bình -10℃ ~ +8 ℃ (R22)
Middle&HighTemperatureUnits : Room Tem ( ℃) -10℃ ~ +8 ℃ : Power supply : 380V/3P/50 HZ
| List | Compressormodel | Model | Hose power( hp) | Quantity |
| 1 | 2HES-2 | JZBF02M | 2.0 HP | 01 set |
| 2 | 2GES-2 | JZBF02M | 2.0 HP | 01 set |
| 3 | 2FES-3 | JZBF03M | 3.0 HP | 01 set |
| 4 | 2EES-3 | JZBF03M | 3.0 HP | 01 set |
| 5 | 2DES-3 | JZBF03M | 3.0 HP | 01 set |
| 6 | 2CES-4 | JZBF04M | 4.0 HP | 01 set |
| 7 | 4FES-5 | JZBF05M | 5.0 HP | 01 set |
| 8 | 4EES-6 | JZBF06M | 6.0 HP | 01 set |
| 9 | 4DES-7 | JZBF07M | 7.0 HP | 01 set |
| 10 | 4CES-9 | JZBF09M | 9.0 HP | 01 set |
| 11 | 4VES-10 | JZBF10M | 10 HP | 01 set |
| 12 | 4TES-12 | JZBF12M | 12 HP | 01 set |
| 13 | 4PES-15 | JZBF15M | 15 HP | 01 set |
| 14 | 4NES-20 | JZBF20M | 20 HP | 01 set |
| 15 | 4HE-25 | JZBF25M | 25 HP | 01 set |
| 16 | 4GE-30 | JZBF30M | 30 HP | 01 set |
| 17 | 4FE-35* | JZBF35M | 35 HP | 01 set |
| 18 | 6GE-40 | JZBF40M | 40 HP | 01 set |
| 19 | 6FE-50 | JZBF50M | 50 HP | 01 set |
2. R22 AirCooledCondensingUnit – Middle & Low Temperature Units
Cụm máy nén ngàn ngưng giải nhiệt gió chạy cho nhiệt độ thập -10℃ ~ -30 ℃ (R22)
Middle&LowTemperatureUnits Room Tem ( ℃) -10℃ ~ -30 ℃ : Power supply : 380V/3P/50 HZ
| List | Compressor model | Model | Hose power( hp) | Quantity |
| 1 | 2HES-1 | JZBF01L | 1.0 HP | 01 set |
| 2 | 2FES-2 | JZBF02L | 2.0 HP | 01 set |
| 3 | 2EES-2 | JZBF02L | 2.0 HP | 01 set |
| 4 | 2DES-2 | JZBF02L | 2.0 HP | 01 set |
| 5 | 2CES-3 | JZBF03L | 3.0 HP | 01 set |
| 6 | 4FES-3 | JZBF03L | 2.0 HP | 01 set |
| 7 | 4EES-4 | JZBF04L | 4.0 HP | 01 set |
| 8 | 4DES-5 | JZBF05L | 5.0 HP | 01 set |
| 9 | 4CES-6 | JZBF06L | 6.0 HP | 01 set |
| 10 | 4TES-9 | JZBF09L | 9.0 HP | 01 set |
| 11 | 4PES-12 | JZBF12L | 12 HP | 01 set |
| 12 | 4NES-14 | JZBF14L | 14 HP | 01 set |
| 13 | 4HE-18 | JZBF18L | 18 HP | 01 set |
| 14 | 4GE-23 | JZBF23L | 23 HP | 01 set |
| 15 | 4FE-28* | JZBF28L | 28 HP | 01 set |
| 16 | 6GE-34 | JZBF34L | 34 HP | 01 set |
| 17 | 6FE-44 | JZBF44L | 44 HP | 01 set |
3. R404a Air Cooled Condensing Unit – Middle & High Temperature Units
Cụm máy nén ngàn ngưng giải nhiệt gió chạy cho nhiệt độ trung bình -10℃ ~ +8 ℃ (R404a)
Middle&HighTemperatureUnits – Room Tem ( ℃) -10℃ ~ +5 ℃ : Power supply : 380V/3P/50 HZ
| List | Compressormodel | Model | Hose power(hp) | Quantity |
| 1 | 2GES-2Y | JZBF02MY | 2.0 HP | 01 set |
| 2 | 2FES-2Y | JZBF02MY | 2.0 HP | 01 set |
| 3 | 2EES-2Y | JZBF02MY | 2.0 HP | 01 set |
| 4 | 2CES-3Y | JZBF03MY | 3.0 HP | 01 set |
| 5 | 4FES-3Y | JZBF03MY | 3.0 HP | 01 set |
| 6 | 4EES-4Y | JZBF04MY | 4.0 HP | 01 set |
| 7 | 4DES-5Y | JZBF05MY | 5.0 HP | 01 set |
| 8 | 4CES-6Y | JZBF06MY | 6.0 HP | 01 set |
| 9 | 4TES-9Y | JZBF09MY | 9.0 HP | 01 set |
| 10 | 4TES-12Y | JZBF12MY | 12 HP | 01 set |
| 11 | 4NES-14Y | JZBF14MY | 14 HP | 01 set |
| 12 | 4HE-18Y | JZBF18MY | 18 HP | 01 set |
| 13 | 4GE-23Y | JZBF23MY | 23 HP | 01 set |
| 14 | 6GE-34Y | JZBF34MY | 34 HP | 01 set |
4. R404a AirCooledCondensingUnit – Middle & Low Temperature Units
Cụm máy nén ngàn ngưng giải nhiệt gió chạy cho nhiệt độ thập -10℃ ~ -30 ℃ (R404a)
Middle&LowTemperatureUnits Room Tem ( ℃) -10℃ ~ -30 ℃ : Power supply : 380V/3P/50 HZ
| List | Compressor model | Model | Hose power (hp) | Quantity |
| 1 | 2HES-1Y | JZBF01LY | 1.0 HP | 01 set |
| 2 | 2GES-2Y | JZBF02LY | 2.0 HP | 01 set |
| 3 | 2FES-2Y | JZBF02LY | 2.0 HP | 01 set |
| 4 | 2EES-2Y | JZBF02LY | 2.0 HP | 01 set |
| 5 | 2CES-3Y | JZBF03LY | 3.0 HP | 01 set |
| 6 | 4FES-3Y | JZBF03LY | 3.0 HP | 01 set |
| 7 | 4EES-4Y | JZBF04LY | 4.0 HP | 01 set |
| 8 | 4DES-5Y | JZBF05LY | 5.0 HP | 01 set |
| 9 | 4CES-6Y | JZBF06LY | 6.0 HP | 01 set |
| 10 | 4TES-9Y | JZBF09LY | 9.0 HP | 01 set |
| 11 | 4TES-12Y | JZBF12LY | 12 HP | 01 set |
| 12 | 4NES-14Y | JZBF14LY | 14 HP | 01 set |
| 13 | 4HE-18Y | JZBF18LY | 18 HP | 01 set |
| 14 | 4GE-23Y | JZBF23LY | 23 HP | 01 set |
| 15 | 4FE-28Y* | JZBF28LY | 28 HP | 01 set |
| 16 | 6GE-34Y | JZBF34LY | 34 HP | 01 set |
| 17 | 6FE-44Y | JZBF44LY | 44 HP | 01 set |
Ghi chú:
– Điện áp : 380V/3PHA/50HZ – Môi chất lạnh : R22, R404a
Design working Condition: Te/Ta: -7℃/35℃, Suction super heat: 10℃.
| Model | JZBF | ||||||||
| 02M | 02M | 03M | 03M | 03M | 04M | 05M | |||
| Compressor model | 2HC2.2 | 2GC2.2 | 2FC3.2 | 2EC3.2 | 2DC3.2 | 2CC4.2 | 4FC5.2 | ||
| Te-5℃ | Cap(kW) | 3.44 | 4.07 | 4.91 | 5.78 | 6.91 | 8.52 | 9.83 | |
| Input(kW) | 1.62 | 1.87 | 2.31 | 2.61 | 2.98 | 3.67 | 4.12 | ||
| Te-7℃ | Cap(kW) | 3.15 | 3.73 | 4.5 | 5.26 | 6.3 | 7.77 | 8.95 | |
| Input(kW) | 1.58 | 1.83 | 2.25 | 2.52 | 2.88 | 3.53 | 3.98 | ||
| Te-10℃ | Cap(kW) | 2.74 | 3.26 | 3.93 | 4.55 | 5.44 | 6.73 | 7.74 | |
| Input(kW) | 1.5 | 1.75 | 2.14 | 2.37 | 2.72 | 3.33 | 3.76 | ||
| Room Tem( ℃) | -5～5 ℃ | ||||||||
| Refrigerant | R22 | ||||||||
| Power supply | 380V/3P/50Hz | ||||||||
| Condnsr | Fan Qty | 1 | 1 | 1 | 2 | 2 | 2 | 2 | |
| Fan Voltage(V) | 380 | 380 | 380 | 380 | 380 | 380 | 380 | ||
| Fan Input(W) | 180×1 | 180×1 | 180×1 | 140×2 | 140×2 | 180×2 | 180×2 | ||
| Gas dia(mm) | φ16 | φ16 | φ16 | φ22 | φ22 | φ22 | φ22 | ||
| Liquid out(mm) | φ10 | φ10 | φ10 | φ12 | φ12 | φ12 | φ12 | ||
| Overall sizes | A (mm) | 790 | 790 | 790 | 790 | 960 | 960 | 960 | |
| B (mm) | 700 | 700 | 750 | 750 | 750 | 750 | 800 | ||
| C (mm) | 598 | 648 | 648 | 698 | 648 | 799 | 849 | ||
| Install sizes1(a×b)(mm) | 130×130 | 130×130 | 130×130 | 130×130 | 130×130 | 130×130 | 130×130 | ||
| Install sizes2(c×d)(mm) | 660×320 | 660×320 | 710×320 | 710×320 | 710×320 | 710×320 | 760×420 |
||
